جواب درس تأسیسات مکانیکی کار و فناوری نهم

جواب کار و فناوری نهم / جواب سوالات کار و فناوری نهم / پودمان ۷ :: تأسیسات مکانیکی

کار غیر کلاسی صفحه ۸۸ کار و فناوری نهم

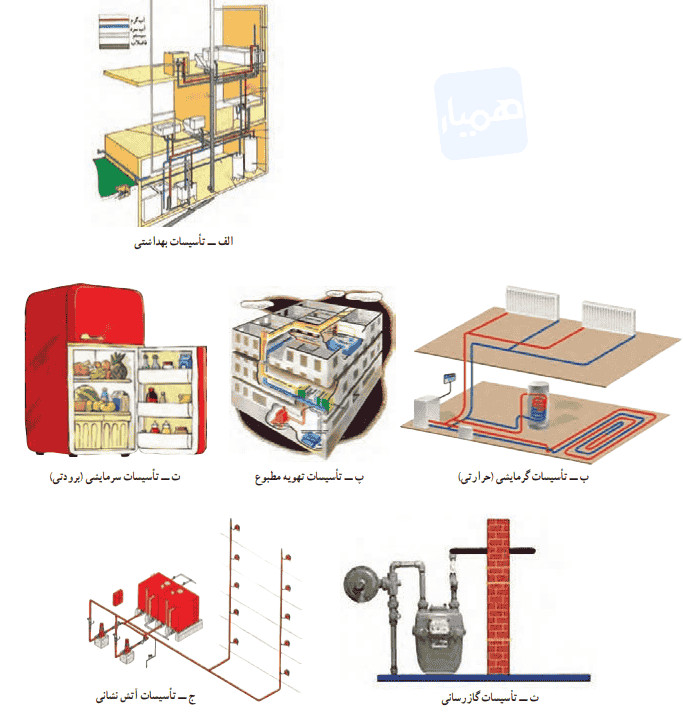

با توجه به شکل ۱-۷ بررسی کنید در محل سکونت و مدرسه شما، کدام‌یک از این تأسیسات به‌کار رفته است؟

 مدرسه: در مدرسه سیستم گرمایشی بخاری گازی است. برای سرویس بهداشتی و آبخوری‌ها، لوله‌کشی آب وجود دارد. از سیستم فاضلاب هم برای سرویس بهداشتی و آبخوری‌ها استفاده می‌شود.
محل سکونت: در خانه ما لوله‌کشی آب سرد و گرم وجود دارد که برای حمام و آشپزخونه استفاده می‌شود. سیستم گرمایشی نیز شوفاژ است که با گاز کار می‌کند. تأسیسات گازکشی هم برای اجاق گاز و آب‌گرم‌کن استفاده می‌شود. سیستم فاضلاب هم وجود دارد که آب‌های مصرفی رو به چاه می‌برد.

پرسش صفحه ۹۰ کار و فناوری نهم

علت به‌کارگیری دو آچار در باز و بسته کردن شیر چیست؟
ممکن است اتصالات پشت شیر زنگ زده یا فرسوده باشند که برای مهار و محکم نگه داشتن آن ها از دو آچار برای باز و بستن استفاده می‌‌کنیم؛ و یا ممکن است اتصالات گردان دیگری پشت شیر باشد .می‌توان از دو آچار، فرانسه و آچار لوله گیر (کلاغی یا شلاقی) استفاده نمود.

پرسش صفحه ۹۱ کار و فناوری نهم

در زمان بستن کلگی شیر، شیر باید در حالت باز باشد. به نظر شما دلیل این کار چیست؟ جنس واشر آب‌بندی از چه ماده‌ای است؟ چرا؟
چون هنگام باز بودن شیر آب مغزی به بیرون پیچیده و طول مغزی زیاد است پس اگر کلگی شیر را روی آن قرار داده و با آچار بپیچیم چون طول زیاد می‌‌شود؛ در اثر پیچاندن واشر به انتهای شیر برخورد کرده و باعث خرابی آن می‌‌شود.
پس هنگام بستن کلگی برای اینکه این اتفاق نیفتد باید پیچ شیر را به صورت بسته قرار دهیم. جنس واشر معمولاً از پلاستیک نرم و محکم است تا به خوبی شیر را  آب بندی کند و عمر طولانی نیز داشته باشد.

تحقیق کنید صفحه ۹۲ کار و فناوری نهم

آیا به سازوکار حرکتی شیرهای برداشت توجه کرده‌اید؟ در گروه خود با جست‌وجو در اینترنت، کتاب‌ها و منابع دیگر، در این خصوص تحقیق کنید و نتایج آن‌را در کلاس ارائه دهید.
سازوکار به کار رفته در تمام شیرهای چرخان از نوع سازوکار پیچ حرکتی است که در آن با گشتن و چرخش یک پیچ یا فلکه حرکت عمودی در دل شیر ایجاد شده و مجموعه آب بندی را به جلو و عقب می‌‌راند و باعث بستن و باز شدن شیر می‌‌شود.
نمونه این سازوکار در انواع گیره کارگاهی و جک پیچی نیز وجود دارد. اما شیرهای دیگری نیز هستند که مکانیزم های دیگری دارند و جهت کارهای خاص یا … استفاده می‌‌شوند و نحوه آب بندی آنها به صورت مخروطی ، کره ای ، ساچمه ای ، لغزان و … است.

پرسش صفحه ۹۵ کار و فناوری نهم

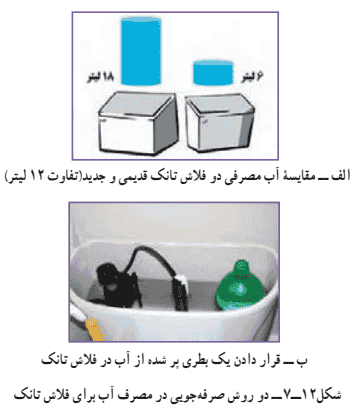

با توجه به شکل ۱۲-۷- الف، محاسبه کنید چنانچه در یک خانواده چهار نفره، هر نفر در روز دو بار از فلاش تانک استفاده کند در یک ماه چند لیتر آب صرفه‌جویی می‌شود؟

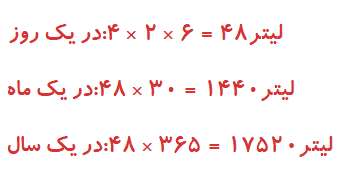

امروزه حجم این فلاش تانک ها حدودا ۶ لیتر است ، اگر در یک خانواده 4 نفره هر نفر در روز ۲ بار از فلاش تانک ۶ لیتری استفاده کند؛ مقدار حجم آب استفاده شده برابر مقدار زیر است:

تحقیق کنید صفحه ۹۷ کار و فناوری نهم

آیا تاکنون به تأسیسات ساختمان به عنوان قلب تپنده آن توجه کرده‌اید؟ در گروه خود با جست‌و‌جو در اینترنت، کتاب‌ها و منابع دیگر، در خصوص شباهت سیستم‌های تأسیساتی به قلب انسان تحقیق کنید و نتایج آن را در کلاس ارائه دهید.
سیستم تاسیسات حرارتی و برودتی ساختمان، مشابه شبکه گردش خون انسان عمل می‌کند. در این سیستم، لوله‌ها نقش رگ‌ها، پمپ‌ها نقش قلب و وسایل سرمایشی و گرمایشی نقش شش‌ها را ایفا می‌کنند تا آب را به صورت پیوسته در ساختمان به گردش درآورده و آن را فعال و زنده نگه دارند. این سیستم می‌تواند یک چرخه بسته و پویا باشد.
